数字锁定静态平衡阀

产品概况

产品型号:SP45F/DRV/SRV

公称通径:DN32-500

工作压力:PN16

温度范围:0-120℃

连接方式:法兰

流量误差:±5%

适用介质:冷热水、50%乙二醇


产品详情

产品概述

      数字锁定静态平衡阀是液体管路流量调节阀,其作用是方便、准确的调节流量,有效地解决管网系统中存在的冷热不均、水力失调的问题。它不但有良好的调节性能,而且有开度显示和开度功能,广泛用于供暖和空调系统及其它需要调节流量的液体管路系统。由于该阀上还设有流量测压小阀,可用智能仪表进行一次性调试,将系统中总水量控制在合理范围内,达到管网平衡。


产品特点

1、线性流量特性,开度大时流量大,开度小时流量小;

2、阀体采用直流式结构,流体阻力小;

3、有开启百分比显示,开启圈数与阀杆螺距的乘积,即为开度数值;

4、阀门进出口有测压小阀,与智能仪表用软管连接后,可以方便地测量出阀门前后的压差和通过阀门的流量;

5、密封面采用聚四氟乙烯,密封性能好,寿命长。

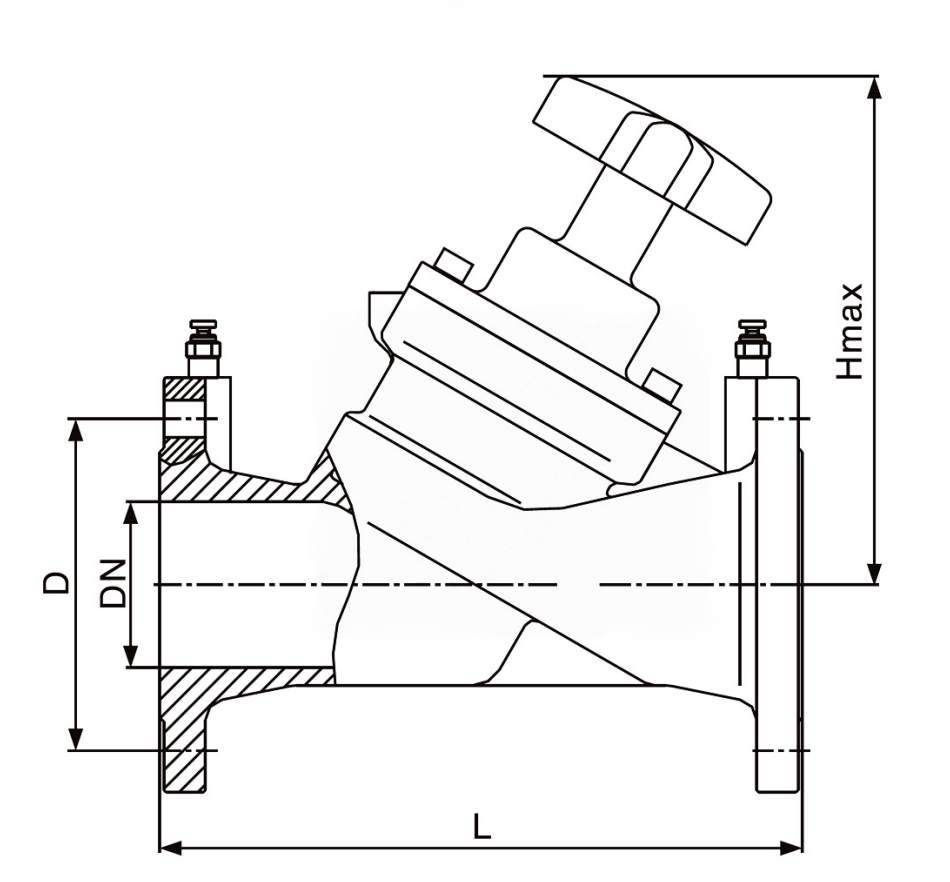

数字锁定静态平衡阀(图1)


主要外形尺寸

DN

D

L

H

32

100

185

250

40

100

205

250

50

125

215

250

65

145

240

300

80

160

280

320

100

180

310

330

125

210

355

350

150

240

400

500

200

295

465

570

250

355

550

660

300

410

600

750

350

470

620

800

400

525

840

920

500

650

980

990
