电动锻造高压闸阀

产品概况

产品型号:Z960(2)Y

公称通径:DN150-225

公称压力:PN320/420

适用介质:水、油品、蒸气及酸、碱、氨、尿素、含硫、天然气等

适用温度:-29℃~550℃

阀体材质:锻钢A105、A182、F22

驱动方式:电动

连接方式:焊接式


产品详情

产品概述

       电动锻造高压闸阀适用于公称压力PN320/420,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气及酸、碱、氨、尿素、含硫、天然气等。


产品特点

1、选材考究,符合国内外相关标准,材料的全面质量高。

2、符合国内外标准的要求,密封可靠、性能优良、造型美观。

3、密封副配对合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

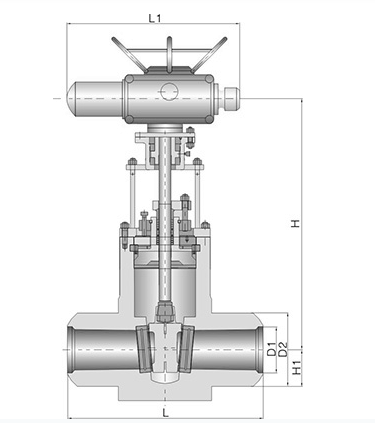

电动锻造高压闸阀(图1)


主要外形连接尺寸

型号 Z960(2)Y-320(锻造)

DN

L

H

H1

L1

D1

D2

配管尺寸

重量(kg)

150

700

1270

175

985

164

198

φ194×15

509.7

175

750

1353

230

946

186

225

φ219×16

786

225

850

1368

220

946

232

275

φ273×20

795



型号 Z960(2)Y-420(锻造)

DN

L

H

H1

L1

D1

D2

配管尺寸

重量(kg)

225

850

1350

230

1030

221

275

φ273×26

1097




型号 Z960(2)Y-P54 140V(锻造)

DN

L

H

H1

L1

D1

D2

配管尺寸

重量(kg)

150

700

1270

175

946

158

198

φ194×15

510

225

850

1368

220

946

232

278

φ273×20

795



型号 Z960(2)Y-P57 170V(锻造)

DN

L

H

H1

L1

D1

D2

配管尺寸

重量(kg)

175

750

1358

230

946

179

222

φ219×20

786

225

850

1350

230

1013

221

275

φ273×26

1097
