美标高温高压焊接闸阀

产品概况

产品型号:Z561H/Y

公称通径:NPS 6"~18"

公称压力:Class1500~3500Lb

工作温度:≤550℃

设计制造:ANSI B16.34和JISL1 E101

结构长度:E101

对焊连接:78DG、ANSI B16.25

试验检验:E101

压力温度:E101


产品详情

产品概述

        美标高温高压焊接闸阀是遵循ANSIB16.34和JISL1 E101标准的引进型。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长等优点。支管两端为焊接结构,焊接坡口可按标准或用户要求制作。该阀适用于火电厂、石油化工、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。


产品特点

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;

4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;

5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;

6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;

7、双向承压密封设计,满足各类特殊工况的苛刻要求。


主要零件材料

1阀体WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2阀板WCB、WC6、WC9
3阀杆2Cr13、25Cr2MoV、20Cr1Mo1V1A
4阀盖WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5压板2Cr13、25Cr2MoV、20Cr1Mo1V1A
6填料增强柔性石墨、V型聚四氟乙烯填料
7压盖1Cr13、WCB、CF8、CF3、CF8M、CF3M
8支架WCB、WC6、WC9

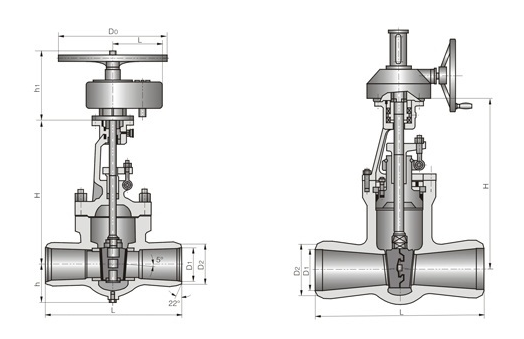

美标高温高压焊接闸阀(图1)



主要外形连接尺寸(CL1500-2000)

型号规格(in)外形尺寸及连接尺寸(mm)
dLH
Z560Y-1500Lb
Z561Y-1500Lb
Z562Y-1500Lb
8158711813
10200864998
122509911156
1628010671287
1831811941413
Z560Y-2000Lb
Z561Y-2000Lb
Z562Y-2000Lb
8148762935
101809141050
1222210411150
1425411181231
1629412451330


主要外形连接尺寸(CL2500-3500)

型号规格(in)外形尺寸及连接尺寸(mm)
dLH
Z560Y-2500Lb
Z561Y-2500Lb
Z562Y-2500Lb
6127610928
8130762851
101629141031
1221010411166
1623411181217
2026412451381
Z560Y-3500Lb
Z561Y-3500Lb
Z562Y-3500Lb
574616774
688692857
81168461041
1014210001197
1217411241338
