高温高压电站截止阀

产品概况

产品型号:J61H/Y

公称通径:DN10~300mm

公称压力:PN10.0~32.0MPa

主要材质:铸钢、不锈钢、锻钢、铬钼钢、铬钼钒钢

驱动方式:手动

设计制造:E101、JB/T3595、DL/T531

结构长度:E101、JB/T2766、GB/T15188.1

压力-温度等级:E101、JB/T3595

焊接坡口尺寸:GB12224、JB/T3595、ASME B16.25


产品详情

产品概述

      高温高压电站截止阀可以根据不同的压力、温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏。同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。该阀是电力、电气、机电设备工程、电控设备工程中应用较多的阀门之一。由于其安装方便、制造合理、经济简单,所以大量使用在电力工程等管道中。


产品特点

1、阀门与管路连接采用焊接式结构。

2、阀体、阀盖机械加工全部在自动线上完成,具有重量轻,加工精度高等特点。

3、阀座、阀瓣密封面均采用钴基硬质合金等离子喷焊而成,耐磨,抗擦伤性能好。

4、阀杆表面经抗蚀氮化处理。

5、适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。


主要材料

零件名称阀体阀盖阀杆阀瓣密封面填料阀杆螺母手轮紧固件
J61H型25 WCB25 WCB铬不锈钢、铬钼铝钢氮化铬不锈钢、铬钼铝钢氮化铬不锈钢柔性石墨铝青铜可锻铸铁优质碳钢、铬钼钢
J61Y型 J961Y型25 WCB25 WCB铬不锈钢、铬钼铝钢氮化25硬质合金
J61Y-P54型12Cr1MoV WC612Cr1MoV WC620Cr1Mo1VA 38CrMoAIA12Cr1MoV硬质合金
J61Y-P55型12Cr1MoV WC612Cr1MoV WC620Cr1Mo1V, A 38CrMoAIA12Cr1MoV硬质合金
J61Y-P57型12Cr1MoV WC912Cr1MoV WC920Cr1Mo1VA 38CrMoAIA12Cr1MoV硬质合金


主要性能规范

产 品 型 号
公称压力PN(MPa)试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质
壳体强度密封P54P55P57
J61H/Y-100101511///≤450水、蒸气、油品
J61H/Y-200203022///
J61H/Y-250253828///
J61H/Y-320324836///
J61Y-P54/100V/302210//≤540蒸气
J61Y-P54/140V/382814//
J61Y-P54/170V/483617//
J61Y-P55/100V/3828/10/≤555
J61Y-P55/140V/4836/14/
J61Y-P55/170V/5339/17/
J61Y-P57/100V/4836//10≤570
J61Y-P57/140V/5540//14
J61Y-P57/170V/6044//17

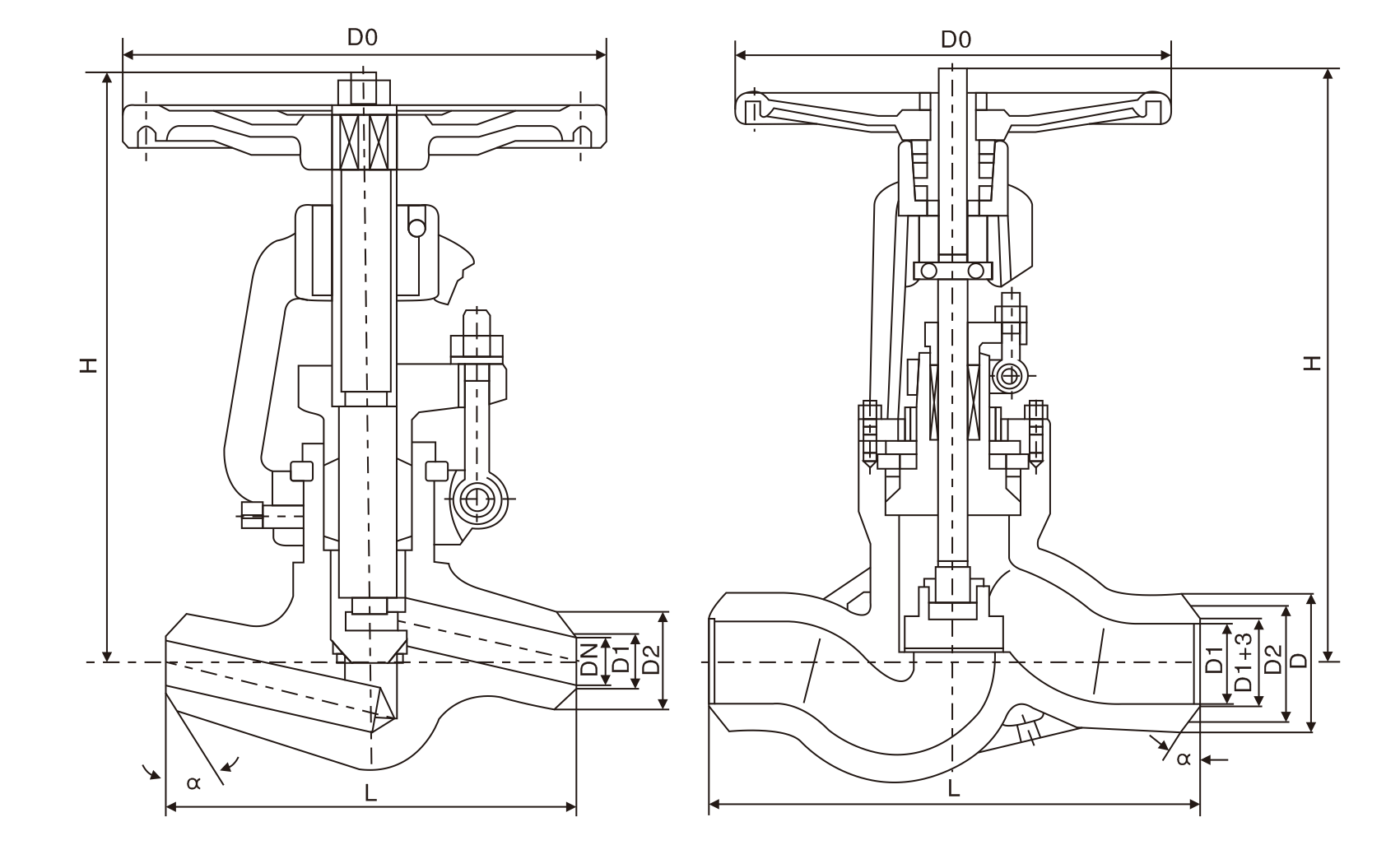

高温高压电站截止阀(图1)



主要外形连接尺寸

公称通径 DN(mm)主要尺寸及连接尺寸(mm)重量(kg)
LD1D2D3aHD0
J61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
101201225-40°1851402.8
151701736-40°2472007.5
201702242-40°2482009
251702642-40°2482409.5
321703144-40°248.528015
50(1)2505082-32°45032060
50(2)3205082-32°45032064
654306910011032°66940074
804708410813032°669450112.5
10056010714416532755500178.5
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
101201228-40°1891403
151701740-40°2502009
201702246-40°25220011
251702646-40°25424013
321703149-40°25428017
50(1)2505090-32°45332068
50(2)3205090-32°45532072
654306910411532°63040083
804708411014032°672450118
10056010714817032°761500185

注:DN50为两种结构长度。
