电动水封闸阀

产品概况

产品型号:DSZ964H

公称通径:DN50~4600mm

公称压力:PN1.0~10.0MPa

主要材质:碳钢、合金钢

适用温度:≤540℃或≤425℃

适用介质:水、蒸汽、油品、非腐蚀性气体

设计标准:GB/T12234

结构长度:GB/T12221

连接标准:JB79,GB/T9113

压力试验:JB/T9092, GB/T13927


产品详情

产品概述

       电动水封闸阀适用于公称压力≤100MPa,工作温度≤425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。电动水封闸阀尤其适用于火电厂汽机真空冷凝系统。


产品特点

1、本产品的阀盖填料室具有水密封结构,当接口通入压力0.6~1.0MPa的水时,可使系统与大气隔离,保证系统具有良好的气密封。

2、DS/Z型系列采用双闸板双向弹性密封,启闭灵活、迅速、密封可靠。

3、产品结构简单、紧凑合理、检修方便、使用寿命长。

4、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量。

5、阀门连接方式有法兰和焊接两种,驱动方式为电动。


主要性能规范

性能试验公称压力 (MPa)
壳体强度试验1.01.62.54.06.410.0
密封试验1.52.43.86.09.615.0
上密封试验1.11.82.84.47.011.0
气密封试验1.11.82.84.47.011.0
产品类型适用温度(℃)适用介质
碳钢型≤425水、蒸汽、油品、非腐蚀性气体
合金型≤540


主要零件材质


1阀体WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2闸板WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
3垫片聚四氟乙烯、金属石墨缠绕垫片
4阀盖WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
5填料聚四氟乙烯、柔性石墨、浸油石棉盘根
6填料压盖25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
7阀杆2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
8支架HT200、WCB、1Cr18Ni9Ti
9电动执行器壳体(HT200、WCB)

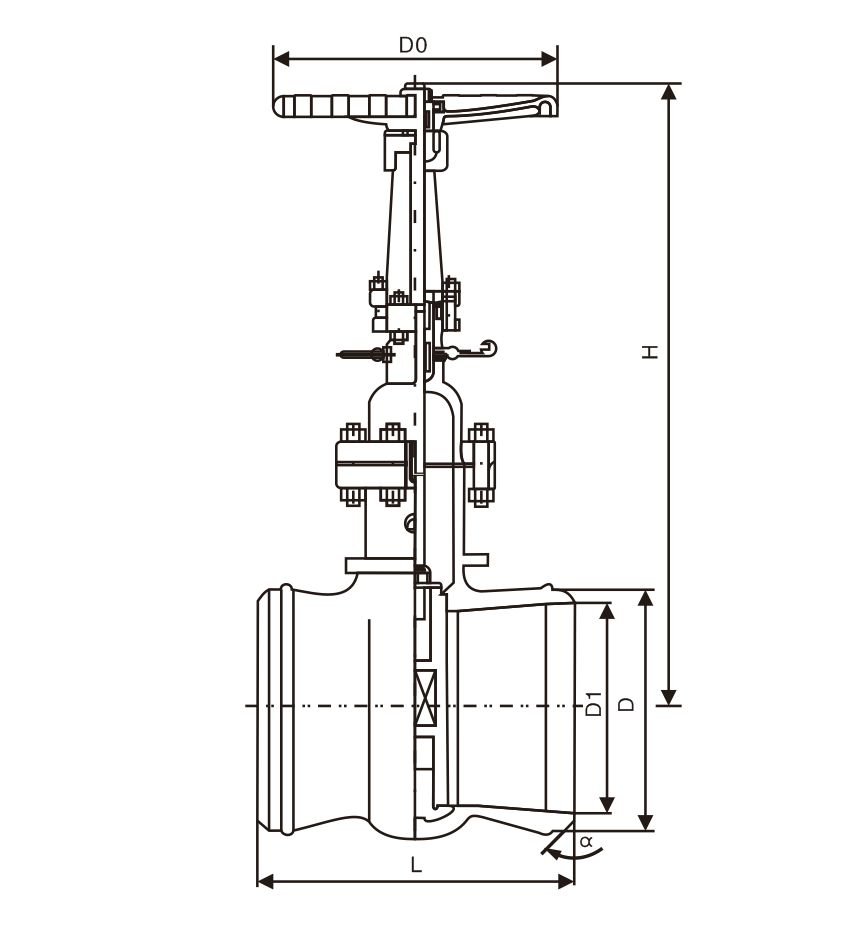

电动水封闸阀(图1)

主要外形连接尺寸

公称通径
DN/mm
LαHD0PN1.6MPaPN2.5MPa
DD1电装DD1电装
5025037°30'3342505850DZW106449DZW10
6527037°30'4392507565DZW108267DZW10
8028037°30'4953009179DZW109577DZW10
10030037°30'57535011097DZW15117101DZW15
12532537°30'587350136121DZW15144126DZW20I
15035037°30'607350163146DZW20I172158DZW20I
20040037°30'740400223202DZW20223202DZW30
25045037°30'863400278254DZW30278254DZW30
30050037°30'990400330305DZW45330305DZW45
35055037°30'1137500382352DZW60382352DZW60
40060037°30'1523500432399DZW6043239gDZW60
45065037°30'1618600485451DZW90485451DZW90
50070037°30'1657600535501DZW120535499DZW120
60080037°30'1746700636601DZW180636599DZW180

注:PN1.6(16)阀门允许作为PN1.0(10)压力选用。


主要外形连接尺寸

公称通径
DN/mm
LDαPN4.0MPaPN6.4MPaPN10.0MPa
D1HD0电装D1HD0电装D1HD0电装
502506437°30'49345300DZW1050350300DZW1049350300DZW10
652708337°30'67441300DZW1066447300DZW1564447300DZW15
802809637°30'79495350DZW1577499350DZW20I75499350DZW20I
10030011737°30'101575350DZW20I99582400DZW20I87582400DZW30I
12532514437°30'126587400DZW20I129590400DZW30125590400DZW30
15035017237°30'152607400DZW30150611450DZW30145611450DZW45
20040022337°30'200740450DZW30198745550DZW45190747550DZW60
25045027837°30'252863550DZW45246867650DZW60236869650DZW90I
30050033037°30'3021008650DZW602941008750DZW90I2821013750DZW120I
35055038237°30'3501142750DZW90I3421148800DZW120I3341148850DZW180
40065043237°30'3971527850DZW1203871531900DZW1803771533950DZW250
